salut a tous
je suis en train de refaire le faisceau d'alumage de mon banshee de 2000
j' ai les 3 fil blanc qui sorte de l'alumage qui on fondue sur l'echappement
je voulais savoir a quoi il coresponde?
et le fil rouge et le fil marron qui sorte sorte du cdi (je pense) qui eu on été relier entre eu?
(je vient juste de racheter se quad,les modif on du etre fait par l'ancien proprio)
merci en attendent vos reponse
sportivement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vince

vince

Nombre de messages : 1579
Age : 39
Localisation : 82
Date d'inscription : 06/06/2006

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 12:10

salut,

pour moi il y a 6 fils qui sortent de l'allumage :

2 du capteur, le rouge/blanc et le vert/blanc
2 du bobinage, le vert et le rouge
1 pour l'éclairage, le jaune
1 de la masse, le noir.

pour le rouge et le maaron du cdi, je vois pas!

Il y a un orange (bobine), un noir/rouge (clé de contact), un noir (masse), une noir/blanc (bouton marche arret) un vert/noir (frein de parking)

S'ils ont fondus, c'est pas très grave, tu les ressoudes avec de l'étain, puis tu y met un petite gaine thermorétractable, et c'est comme neuf!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.theraceracingteam.unblog.fr
bigbangti

bigbangti

Nombre de messages : 1294
Age : 41
Localisation : 75 et 77 et 12
Date d'inscription : 12/12/2007

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 14:46

tu as une foto de mon allumage sur le topic "je fais plus le timide" dans restauration ou tu vois bien la couleur des fils, qui te confirmera ce que vince vien de te dire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lmfracing

Lmfracing

Nombre de messages : 2292
Localisation : 91-Essonne
Date d'inscription : 13/12/2007

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 14:53

Toutes les opinions sont respectables mais en ce qui me concerne, je déconseille la soudure à l'étain sur les fils électriques d'un engin de tout terrain plutôt générateur de vibrations comme le Banshee. La soudure rend en effet le fil rigide et donc susceptible de casser sous l'action d'un choc ou des vibrations citées plus haut. Le risque est minime mais lorsque la panne se produit au mauvais moment ou au mauvais endroit, cela peut se traduire par la perte d'une course ou par une sérieuse partie de poussette en terrain pas toujours favorable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vince

vince

Nombre de messages : 1579
Age : 39
Localisation : 82
Date d'inscription : 06/06/2006

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 14:58

oui c'est vrai.
C'est aussi pour ça que perso j'utilise de la thermo gaine au Ø exact du fil, ce qui renforce quand même la soudure.

Moi je fais comme ça car j'ai du mal à trouver de bonne cosses, et j'ai souvent eut des pb d'humidité à cause de celles-ci.

Si non c'est sûr, le mieux c'est de retirer des fils, du début à la fin.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.theraceracingteam.unblog.fr
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 15:11

moi j'ai 9 fil qu'il sorte de l'allumage
il y a 1 vert blanc,1 rouge blanc,1blanc rouge,1 vert,1marron,1 noir,et 3 blanc Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lmfracing

Lmfracing

Nombre de messages : 2292
Localisation : 91-Essonne
Date d'inscription : 13/12/2007

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 15:16

RDLC (ou RZ outre-Atlantique) ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 15:18

aucune idée je vient de l'acheté
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 16:58

voici une photo
faisceau d' alumage 72195divers_photo_laurent_023
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lazer82

lazer82

Nombre de messages : 446
Localisation : 82
Date d'inscription : 13/06/2006

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 17:17

+1 Lmfracing

on dirais bien un stator de rdlc, les trois fils blanc vont vers le régulateur si tu as tous le montage rdlc

dit nous le modèle de ton cdi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://teamquad82.fr/
thom118

thom118

Nombre de messages : 295
Localisation : belgique
Date d'inscription : 19/11/2008

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMar 20 Avr 2010, 21:14

allumage rdlc sa minteresse fortement que tu nous montre le montage que tu a sur ton shee cdi bobine ect merci a toi si tu pourai faire des photo Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 07:13

faisceau d' alumage 40141divers_photo_laurent_006
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 07:16

faisceau d' alumage 967436divers_photo_laurent_004
faisceau d' alumage 721843divers_photo_laurent_003
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lmfracing

Lmfracing

Nombre de messages : 2292
Localisation : 91-Essonne
Date d'inscription : 13/12/2007

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 08:15

Effectivement, tout ça ne provient pas d'un Banshee.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bigbangti

bigbangti

Nombre de messages : 1294
Age : 41
Localisation : 75 et 77 et 12
Date d'inscription : 12/12/2007

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 08:42

cela veut il dire possibilité de bateri?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz 01

taz 01

Nombre de messages : 19
Age : 36
Localisation : ain
Date d'inscription : 17/04/2010

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 08:51

peut etre je c'est pas
moi je veut juste savoir a quoi correspond ses trois gros fil blanc vue plus haut
et le fil marron et rouge qui sont regroupé entre eu dans sucre voila la photo (il sort de la prise blance)faisceau d' alumage 246912divers_photo_laurent_024
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lazer82

lazer82

Nombre de messages : 446
Localisation : 82
Date d'inscription : 13/06/2006

faisceau d' alumage Empty
MessageSujet: Re: faisceau d' alumage   faisceau d' alumage EmptyMer 21 Avr 2010, 20:30

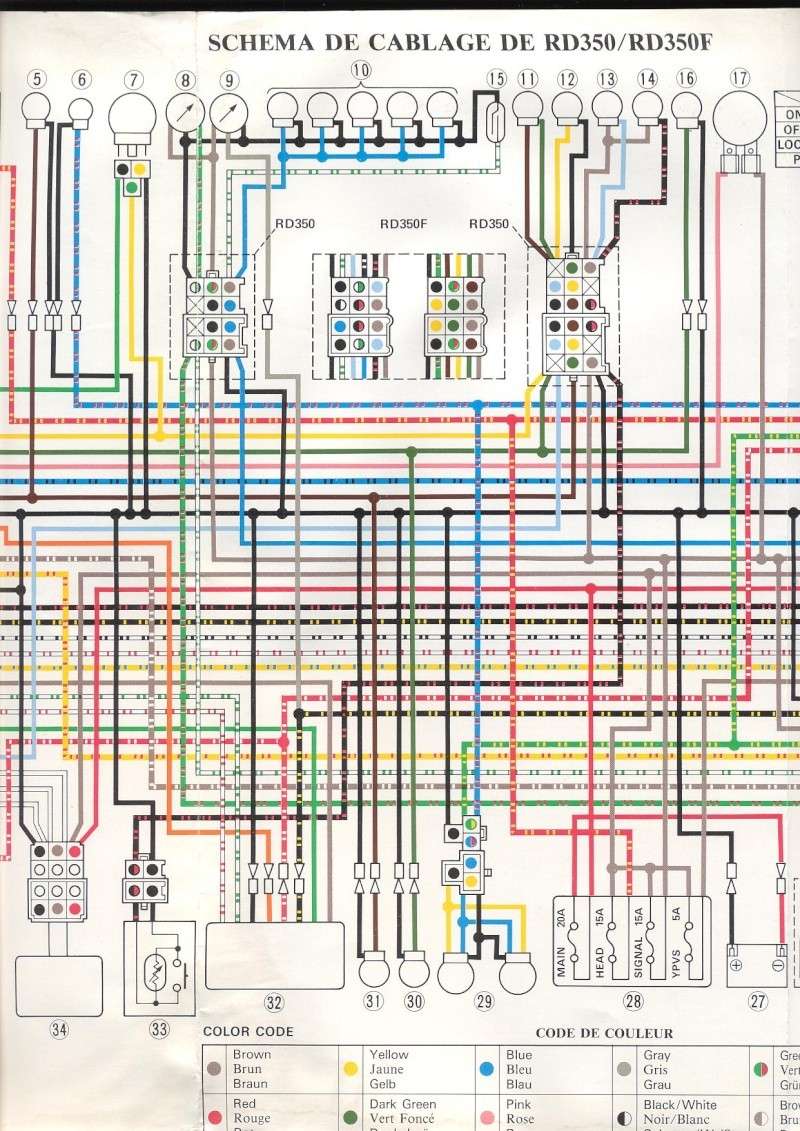

voila le shema du rdlc, si ca peu t'aider
